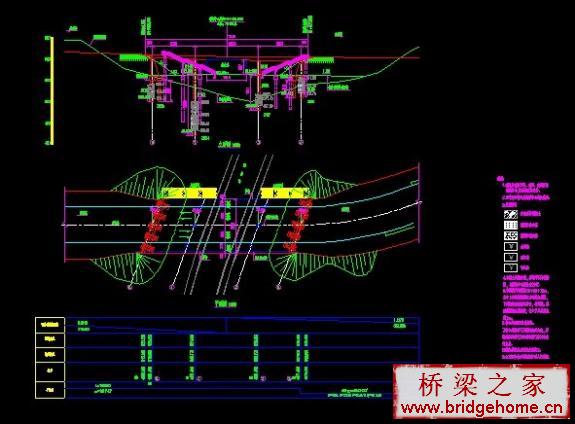

20+32+20全套施工图现浇连续箱梁

20+32+20全套施工图现浇连续箱梁
一、设计规范和技术标准
1. 设计规范：
(1)    《城市桥梁设计准则》（CJJ 11-93）
(2)    《城市桥梁设计荷载标准》（CJJ77-98）
(3)    《公路桥涵设计通用规范》（JTG D60-2004）
(4)    《公路钢筋混凝土及预应力钢筋混凝土桥涵设计规范》（JTG D62-2004）
(5)    《城市人行天桥与人行地道技术规范》（CJJ 69-85）
(6)    《公路桥涵地基与基础设计规范》（JTJ024-85）
(7)    《公路工程抗震设计规范》（JTJ004-89）
(8)    《公路桥涵施工技术规范》（JTJ041-2000
2. 技术标准：
(1)    桥梁设计荷载：汽车荷载为城-A级和公路I级，人群荷载根据《城市桥梁设计荷载标准》的4.1.9条有关规定取用。
(2)    桥面横坡：双向1.5％。
(3)    桥下净空：≥5米。
(4)    地震烈度：根据国家标准《中国地震动参数区划图》（GB18306-2001），测区地震动峰值加速度为0.05g.
(5)    环境类别：Ⅰ类。
(6)    结构设计安全等级：二级。
二、主要材料
1、混凝土
水泥：应采用高品质的硅酸盐水泥。
粗骨料：应采用连续级配，碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过25mm，以防混凝土浇筑困难或振捣不密实。
混凝土：现浇箱梁采用C50混凝土。下部结构及楼梯采用C30混凝土。
2、普通钢筋
普通钢筋采用R235和HRB335钢筋，钢筋应符合《钢筋混凝土用热轧光圆钢筋》（GB13013-1991）和《钢筋混凝土用热轧带肋钢筋》（GB1499-1998）的规定。凡钢筋直径≥12mm者，采用HRB335热轧带肋钢；凡钢筋直径<12mm者，采用R235 钢。
3、预应力钢筋
预应力钢绞线采用抗拉强度标准值 =1860MPa、公称直径d=15.2mm的低松弛高强度钢绞线，其力学性能指标应符合《预应力混凝土用钢绞线》（GB/T5224-2003）的规定。
