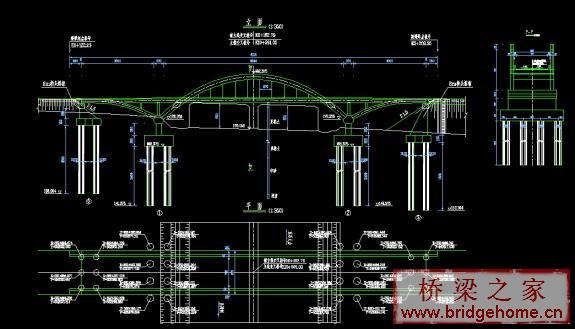

16+39.6+16中承式飞鸟拱跨线桥（公路Ⅱ级）.

一．    概述
   本天桥桥型采用飞鸟拱，与主线交叉桩号K10+591。桥梁跨径为16+39.6+16米，桥梁全长为81.12米。桥梁主跨在纵面位于R=2000米的竖曲线内，平面位于直线段内。在上跨主线采用39.6米跨径。行车道系厚0.8米。
二、设计标准
1.荷载等级：公路—Ⅱ级
2.桥梁宽度： 7m（行车道）+2×0.5m（护栏）＝8m，全宽9.7m
3.桥下净空：5.5m
4.桥梁横坡：双向1.5%
5.被交叉道路等级：机耕道
6. 地震动参数：地震动峰值加速度等于0.1g，地震动反应谱特征周期0.35s，桥梁简易设防
三、采用规范
《公路工程技术标准》JTG B01-2003
《公路工程基本建设项目设计文件编制办法》
《公路桥涵设计通用规范》JTG D60-2004
《公路圬工桥涵设计规范》JTGD61-2005
《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004
《公路桥涵地基与基础设计规范》JTJ024-85
《公路工程抗震设计规范》 JTJ004-89
《公路桥涵施工技术规范》JTJ041-2000
