16m人行天桥

楼主#
更多 发布于:2009-11-21 13:10

                图    纸    目    录                 共 2 页   第 1 页                                                图    纸    目    录                 共 2 页   第 2 页
    工程  名称                     贵阳市市政工程                             瑞金中路-飞山街人行天桥工程        任务编号    筑2008-06    档号                工程  名称                     贵阳市市政工程                                 瑞金中路-飞山街人行天桥工程        任务编号    筑2008-06    档号
                设计阶段    施工图设计    完成时间    2008.03                        设计阶段    施工图设计    完成时间    2008.03
    序号    图  纸  名  称    页数    图号    重复使用图纸号            备注        序号    图  纸  名  称    页数    图号    重复使用图纸号            备注
                    院内    院外    张数                            院内    院外    张数
    0    施工图设计说明    0                            28    20.4m钢梁异形段构造图(二)    28    Q-28
    1    桥位示意图    1    Q-01                        29    人行梯道构造图(一)    29    Q-29
    2    全桥工程数量表    2    Q-02                        30    人行梯道构造图(二)    30    Q-30
    3    桥位平面图    3    Q-03                        31    残疾人坡道构造图(一)    31    Q-31
    4    总体布置图(一)    4    Q-04                        32    残疾人坡道构造图(二)    32    Q-32

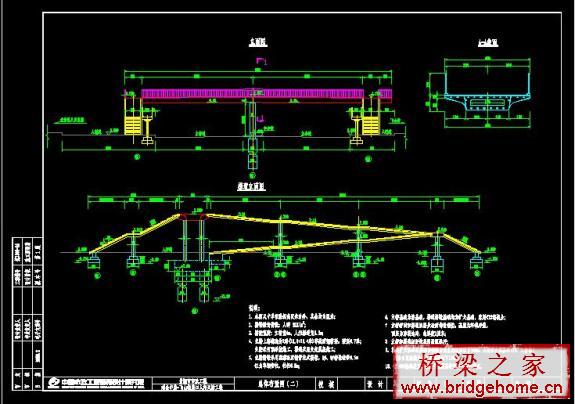

    5    总体布置图(二)    5    Q-05                        33    残疾人坡道构造图(三)    33    Q-33
    6    Q0桥墩基础构造图    6    Q-06                        34    主桥及人行梯道栏杆构造图    34    Q-34
    7    Q2桥墩基础构造图    7    Q-07
    8    Q0、Q2桥墩墩柱构造图    8    Q-08
    9    Q1桥墩基础构造图    9    Q-09
    10    Q1桥墩墩柱构造图    10    Q-10
    11    T8、T15桥墩构造图    11    Q-11
    12    T0、T5、T9、T11桥墩构造图    12    Q-12
    13    T4、T12桥墩构造图(一)    13    Q-13
    14    T4、T12桥墩构造图(二)    14    Q-14
    15    T1-T3、T10、T16-T17桥墩构造图(一)    15    Q-15
    16    T1-T3、T10、T16-T17桥墩构造图(二)    16    Q-16
    17    T6-T7、T13-T14桥墩构造图(一)    17    Q-17
    18    T6-T7、T13-T14桥墩构造图(二)    18    Q-18
    19    18.8m钢梁构造图(一)    19    Q-19
    20    18.8m钢梁构造图(二)    20    Q-20
    21    18.8m钢梁构造图(三)    21    Q-21
    22    18.8m钢梁构造图(四)    22    Q-22
    23    18.8m钢梁构造图(五)    23    Q-23
    24    20.4m钢梁16m标准段构造图(一)    24    Q-24
    25    20.4m钢梁16m标准段构造图(二)    25    Q-25
    26    20.4m钢梁16m标准段构造图(三)    26    Q-26
    27    20.4m钢梁异形段构造图(一)    27    Q-27
                                                        施工图设计说明
1、设计依据及规范
1.1 工程合同(筑2008-06)
1.2 《城市人行天桥与人行地道技术规范》(CJJ69-95)
1.3 《公路桥涵钢结构及木结构设计规范》(JTJ 025-86)
1.4 《城市桥梁设计荷载标准》(CJJ 77-98)
1.5 《钢结构设计规范》(GBJ 17-88)
1.6 《钢结构工程施工及验收规范》(GB50205-2001)
1.7 《铁路桥梁钢结构设计规范》(TB10002.2-2005)
1.8 《市政公用工程文件编制深度规定》(2004)
2、工程概况
本工程位于瑞金中路与飞山街路口,桥梁横跨瑞金中路,主桥采用(18.8m+20.4m)2跨简支钢箱梁,箱梁顶宽为4.0m;东侧与西侧均设1:2的钢结构人行梯道与1:10的钢结构残疾人坡道,全桥面积为533.6m2。
3、设计标准
人群荷载:5.0KN/m2
天桥桥下净空:>=5.0m
主桥纵坡:双向0.5%
桥面宽:4.0m
人行梯道全宽:2.5m
残疾人坡道全宽:2.5m或1.5m
栏杆扶手高度:1.20m
设计地震烈度:VI度
4、主要材料
4.1 混凝土
主桥桩基、桥墩承台、梯道桥墩扩大基础均采用C25混凝土,主桥钢管墩柱内灌注C30混凝土。
4.2 普通钢筋
采用符合GB1499-98国家标准的相关规定,除特殊注明外,直径≥12mm者采用HRB335热轧螺纹钢筋;直径<12mm者采用R235热轧圆钢筋。
4.3 支座
采用板式橡胶支座,应满足交通部行业标准《公路桥梁板式橡胶支座》JT/T4-93。
4.4 钢板、型钢
均采用符合GB700-79要求的A3钢。
5、结构设计
5.1 主桥
人行天桥桥面宽4.0m,采用2跨18.8m+20.4m的简支钢箱梁,箱梁梁高0.7m,底宽2.0m,顶宽4.0m。
5.2 人行梯道
东、西两侧人行梯道宽均为2.5m,每跨人行梯道均有18级台阶,坡度为1:2,中间设2.0m的缓步平台,各人行梯道长均为13.2米。
5.3 残疾人坡道
东、西两侧残疾人坡道的坡度均为1:10,中间设缓步平台,各残疾人坡道长均为72.7米。
5.4 桥墩与基础
主桥Q0与Q2桥墩均采用直径0.5m的双钢管墩,墩柱内灌注混凝土,基础采用钻孔灌注桩,桩径为1.2m。
Q1桥墩采用直径0.8m的钢管墩,墩柱内灌注混凝土,基础采用挖孔灌注桩,桩径为1.3m。
梯道T0、T5、T8、T9、T11、T15桥墩均采用钢筋混凝土扩大基础。
梯道T1~T3、T6~T7、T10、T13~T14、T16~T7桥墩墩柱均采用直径0.5m的钢管墩,基础采用钢筋混凝土扩大基础。
梯道T4、T12桥墩墩柱均采用直径0.5m的双钢管墩,基础采用钢筋混凝土扩大基础。
6、天桥钢结构制作及安装
6.1 结构材料
主桥箱梁、人行梯道及残疾人坡道均采用A3钢,其化学成份及力学性能应符合(GB 700-88)。
6.2 焊接材料
焊接A3钢按表6.1选用焊条丝。
表6.1  焊丝材料表
焊接方法    钢号    焊接材料    备注
手工焊    Q235    E4301,E4303
埋弧自动焊    Q235    HJ431,H08A,HT431
6.3 钢结构制作安装
(1) 钢结构的制作与安装应符合《钢结构工程施工及验收规范》(GB50205-2001)及《公路桥涵施工技术规范》(JTJ041-2000)中有关的规定。
(2) 焊接质量的检验等级:箱梁的拼接焊缝及箱梁翼缘与腹板的T型连接的坡口焊缝为1级焊缝外,其他均为2级焊缝。
(3) 箱梁翼板和腹板的拼接采用加弧板的对接焊缝,引弧板割去处应打磨平整,并应符合下列要求:
a. 上、下翼缘板的对接焊缝一般要求采用自动焊的直缝对接,并要求焊透,当下翼缘对接焊缝位于跨中的1/3范围内时,宜采用45°~55°斜缝对接。
b. 翼缘或腹板的工厂拼接接头不应设在同一截面上,应尽量错开并应≥200mm,接头位置宜设在距支座约为1/3~1/4梁距度的范围内。
c. 对于翼缘板及腹板纵横两方向的对接焊缝,可采用T形交叉也可和十字形交叉,对T形交叉接头,其交叉点的距离不得小于200mm。
(4) 对接焊缝所选用引弧板,必须与母材的材质、厚度相同,剖口形成与母材相同。
(5) 横隔板的上、下端应与箱梁翼缘创平顶紧后焊接。
(6) 天桥主梁整体预制,现场吊装,故对主梁系的尺寸精度要求较高,因此在钢梁预制完成后,均对主体尺寸严格校验。在出厂前进行钢箱梁主梁系自由状态预拼装。出厂前必须进行试吊,运输过程中必须保证钢结构不受损伤。
(7) 天桥主梁应设置预拱度。
7、涂装及防腐
7.1 防腐必须严格按相关的标准及规范要求的工艺进行,并对质量进行严格控制,防腐的主要规范及标准有:
(1)《海港工程钢结构防腐蚀技术规定》JTJ230-89
(2)《铁路钢桥保护涂装》TB1527-84
(3)《热喷涂铝及铝合金涂层》GB9795-88
(4)《热喷涂金属件表面预处理通则》GB11373-89
(5)《防腐蚀工程施工操作规程》YSJ411-89
7.2 具体涂装工艺及材料见表一
表7.1  涂装要求表
部位    涂装用料    道数    厚度    底材处理
钢箱梁、梯道主梁外表面及桥墩钢管外表面    环氧富锌底漆涂料(底漆)    2~3道    115μm    喷砂处理将钢铁表面除锈至ISO Sa3.0
    环氧云铁防锈漆(中漆)    2道    115μm    喷砂处理将钢铁表面除锈至ISO Sa3.0并涂装环氧富锌底漆,在此基础上再涂装中漆
    聚氨酯面漆(面漆)    2道    100μm    喷砂处理将钢铁表面除锈至ISO Sa3.0并涂装环氧富锌底漆及环氧云铁防锈中漆,在此基础上再涂装面漆
主桥桥面及梯道桥面    环氧富锌底漆涂料(底漆)    2~3道    115μm    喷砂处理将钢铁表面除锈至ISO Sa3.0
    环氧云铁防锈漆(面漆)    2道    115μm    喷砂处理将钢铁表面除锈至ISO Sa3.0并涂装环氧富锌底漆,在此基础上再涂装面漆
钢箱梁内部及桥墩钢管内表面    环氧富锌底漆涂料(底漆)    2道    70μm    喷砂处理将钢铁表面除锈至ISO Sa3.0
    环氧云铁防锈漆(面漆)    2道    80μm    喷砂处理将钢铁表面除锈至ISO Sa3.0并涂装环氧富锌底漆,在此基础上再涂装面漆
要求钢构件喷砂除锈后表面清洁度不小于ISO Sa3.0级。
8、砼结构施工
8.1施工必须严格遵守《公路桥涵施工技术规范》(JTJ041-2000)和《市政桥梁工程质量检验评定标准》(CJJ2-90)的要求。施工放样时,需注意衔接部位坐标及高程准确无误,并用多种可能的方法校核,了解工程地质勘察资料,熟悉场地工程地质状况,更好地组织施工。
8.2下部结构的施工,施工单位应精心施工,确保工程质量,如地质情况与地质钻孔资料出入较大时,应及时通知设计单位。
8.3混凝土应采用同一厂家、同一品牌的水泥,并应尽可能采用同一料场的石料砂料,外掺剂也采用同一产品,以保证结构外观色泽一致。
8.4砼结构外模尺寸准确,表面平整光洁,涂刷脱模剂。墩柱宜采用整体定型钢模板。
8.5所有桩基砼中均应掺加AEA微膨胀剂,其掺量为水泥用量的8%。
8.6桥墩挖孔桩轴线偏差应控制在容许范围(5cm)内,以减小挖孔桩偏心弯矩。
8.7墩身垂直度偏差不得大于1/500,同时墩身各截面中心位置与设计位置不得大于10mm。
8.8钢筋连接,除图纸中有说明外,当直径≥20mm时应采用等强度直螺纹机械连接,应符合《钢筋机械连接通用技术规程》(JGJ107-99)规定。

附件名称/大小 下载次数 最后更新
金中路-飞山街人行天桥施工图设计.rar (5037KB)  66 2009-11-21 13:10 售价10金币[记录]

最新喜欢:

biy7biy7 zw14974zw1497...
1、不要问论坛能为你做什么,而要问你为论坛做了什么; 2、一个好的站点是靠大家的努力建成的,懒于回答别人的人也不会得到别人的回答; 3、如果你发现你论坛金币不够,下载不了东西,那就证明你很不地道,从来不知道奉献,只懂得索取。
yu_zhaozhi
桥梁正高
桥梁正高
  • 金币1410枚
  • 威望272点
  • 贡献值272点
  • 桥币234个
  • RMB-2000元
  • 社区居民
1楼#
发布于:2009-11-21 14:39
厉害,这么多的好东西!
选择不让自己后悔的!
cunzhou7981
桥梁新手
桥梁新手
  • 金币21枚
  • 威望25点
  • 贡献值25点
  • 桥币16个
  • RMB0元
2楼#
发布于:2010-01-19 11:31
感谢楼主的无私奉献
maolv2006
桥梁工程师
桥梁工程师
  • 金币12枚
  • 威望95点
  • 贡献值100点
  • 桥币85个
  • RMB0元
3楼#
发布于:2010-01-24 20:26
哇,太详细了,谢谢啊
ly1234567866
桥梁副高
桥梁副高
  • 金币123枚
  • 威望74点
  • 贡献值136点
  • 桥币68个
  • RMB0元
4楼#
发布于:2010-01-24 21:29
这是个好东西,支持一下楼主。
tmxkgqh
桥梁副高
桥梁副高
  • 金币507枚
  • 威望51点
  • 贡献值80点
  • 桥币61个
  • RMB0元
5楼#
发布于:2010-02-01 21:52
谢谢楼主,买一份学习学习!
lfq532
桥梁正高
桥梁正高
  • 金币340枚
  • 威望99点
  • 贡献值157点
  • 桥币92个
  • RMB0元
6楼#
发布于:2010-02-04 09:44
支持学习中,不错
风雨我们一起走过
zw14974
桥梁总工
桥梁总工
  • 金币1022枚
  • 威望94点
  • 贡献值133点
  • 桥币103个
  • RMB0元
7楼#
发布于:2010-02-23 18:45
多谢楼主!我正在学习这样的人行天桥!
无所作为
teyqsz
桥梁新手
桥梁新手
  • 金币6枚
  • 威望14点
  • 贡献值25点
  • 桥币15个
  • RMB0元
8楼#
发布于:2010-08-31 19:44
正需要这样的图纸,十分感谢!
yourenshile
桥梁副高
桥梁副高
  • 金币40枚
  • 威望0点
  • 贡献值26点
  • 桥币0个
  • RMB0元
9楼#
发布于:2010-09-01 10:04
好贵,不过还是下载了
