箱型梁建模

prep7
et,1,shell63
r,1,0.25
r,2,0.6
mp,ex,1,3.25e10
mp,prxy,1,0.2
mp,dense,1,2600
et,2,link8
r,3,0.02,-0.005
mp,ex,2,207e9
mp,prxy,2,0.3
mp,dense,2,7800
et,3,combin14
r,4,30e6
/view,1,0,1,0
*do,i,1,13,1
n,i,,(i-1)
*enddo
ngen,61,13,1,13,1,1
n,1003,,2,1
n,1011,,10,1
fill,1003,1011,7
ngen,61,9,1003,1011,1,1
ngen,2,1000,1273,1281,1,,,0.1
save
TYPE,1                         ！声明单元类型、材料与实常数编号
MAT,1
REAL,1
*do,i,1,12
  *do,j,i,767+i,13
e,j,13+j,14+j,1+j
   *enddo
*enddo
allsel

TYPE,1                         ！声明单元类型、材料与实常数编号
MAT,1
REAL,1
*do,i,1003,1010,1
  *do,j,i,531+i,9
   e,j,9+j,10+j,1+j
   *enddo
*enddo
TYPE,1                         ！声明单元类型、材料与实常数编号
MAT,1
REAL,2
*do,i,1,3
*do,j,1,60
  e,3+ (i-1)*4+(j-1)*13,3+ (i-1)*4+j*13,1003+ (i-1)*4+j*9,1003+ (i-1)*4+(j-1)*9
*enddo
*enddo

TYPE,2                          ！声明单元类型、材料与实常数编号
MAT,2
REAL,3
*do,i,1,3
*do,j,1,60
  e,3+ (i-1)*4+(j-1)*13,3+ (i-1)*4+j*13
  e,1003+ (i-1)*4+(j-1)*9,1003+ (i-1)*4+j*9
*enddo
*enddo

TYPE,3                        ！声明单元类型、材料与实常数编号
REAL,4
*do,i,1273,1281,1
e,i+1000,i
*enddo

*do,i,1003,1011,1
d,i,uy
d,i,uz
*enddo
*do,i,1543,1551,1
d,i,uy
d,i,uz
*enddo
*do,i,2273,2281,1
d,i,all
*enddo

模型

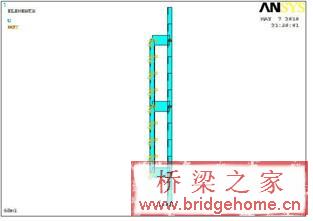

模型图
