BID-BRIDGE 桥梁cad系统
BID-BRIDGE 桥梁cad系统 桥型图、钢筋图、L型盖梁。。。。强大的绘图软件。。还可以三维预览 真是强大

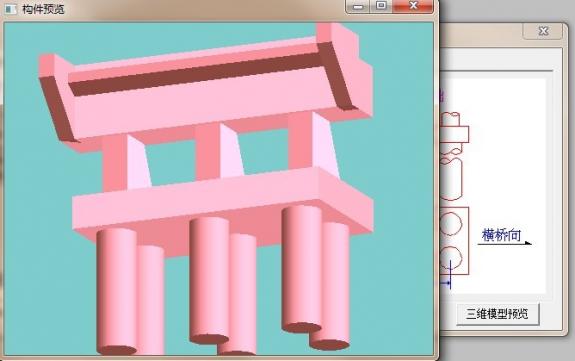

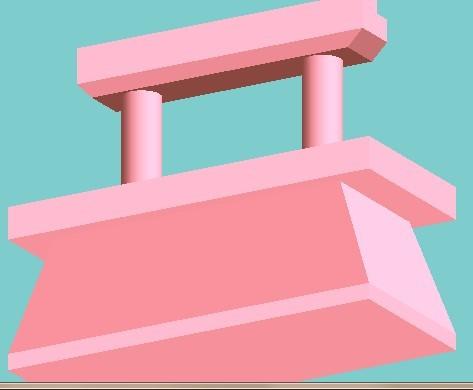

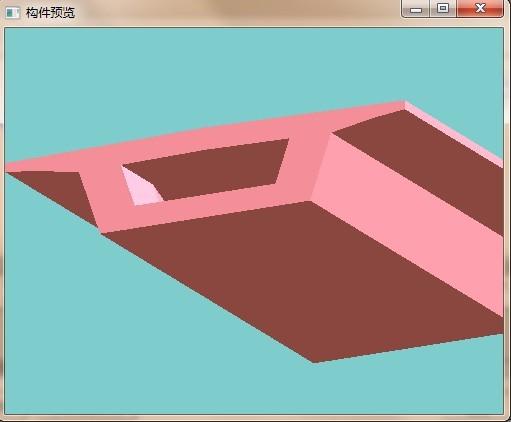

本系统是国家“九五”重点攻关项目“GPS、航测遥感、CAD集成技术开发”系列成果之一。本系列成果荣获2002年度中国公路学会科学技术一等奖、2003年度国家科技进步二等奖。本系统用于简支空心板、简支T梁、简支或连续箱梁（单箱单室、单箱多室或多箱单室、等截面或变截面）及各种墩台形式组合桥梁的初步设计和施工图设计。 主要特点： 1、采用数据库管理设计项目，记录并管理项目所包含的技术标准、设计基本资料、各种尺寸数据及绘图内容； 2、设计项目之间的数据可以充分地共享，系统提供了丰富的“导入”、“导出”功能，帮助用户快速、准确地完成桥梁设计数据的采集和项目数据库的建立，极大减少了用户的数据输入量； 3、全中文、纯Windows风格用户界面，图形化参数输入，易于掌握； 4、采用人工智能技术管理的方便实用的数字化桥梁构件库，有利于设计经验的积累和设计数据的重复利用及共享，为本系统所独创； 5、与“图形库”不同，构件库管理构件的尺寸数据，具有自适应性，设计效率更高； 6、全方位的三维模型预览，可以实时观察构件的真实几何造型，以便用户选择构件及检查构件参数的合理性； 7、可以独立处理复杂线形的平面计算、纵面计算、超高渐变计算、任意线上点或线外点的桩号、坐标、高程等计算，桥梁设计人员无需掌握太多路线设计知识，即可轻松进行复杂线形的桥梁设计； 8、动态、实时的图形联动编辑，实现了“数据→图形”和“图形→数据→图形”的双向控制，即修改数据，图形更新，修改图形项目数据库同样同步更新； 9、实时动态图形编辑，可以自动维护立面、平面和横断面三个视图之间对应关系，减少了用户工作量，更重要的是减少了由修改引发的相应错误； 10、绘图模块主要有：桥梁布置图、上构一般构造图（空心板、T梁、箱梁）、下构一般构造图（U台、肋板台、桩柱式墩台、扩大基础、薄壁墩等各种常用墩台）、T梁预应力钢束布置图、箱梁普通钢筋布置图、箱梁预应力钢束布置图、箱梁横隔梁钢筋布置图、普通钢筋与预应力钢筋帽梁钢筋与钢束布置图（矩形截面、L形截面、T形截面、倒T形截面）、桥台耳墙钢筋布置图、桥台背墙钢筋布置图、柱式墩身钢筋布置图、矩形实体墩身钢筋布置图、桥墩系梁钢筋布置图、承台钢筋布置图、桩基础钢筋布置图、扩大基础钢筋布置图、桥头搭板钢筋布置图等； 11、墩身钢筋构造图，圆形截面柱式墩身钢筋构造图，矩形截面实体（薄壁）墩身钢筋构造图，肋板式桥台台身钢筋构造图； 12、可交互式绘制任意结构的钢筋图，且不受结构形状和类型的限制，用户可以随心所欲地布置钢筋、定义大样并进行标注，就象是在纸上绘图一样； 13、丰富的辅助绘图工具，极大地提高设计工作效率。 |
|
|
|
6楼#
发布于：2010-05-14 19:12
这个软件用过感觉还可以
|
|
|
7楼#
发布于：2010-05-14 20:10
能不能把软件传上来分享一下
|
|
|
